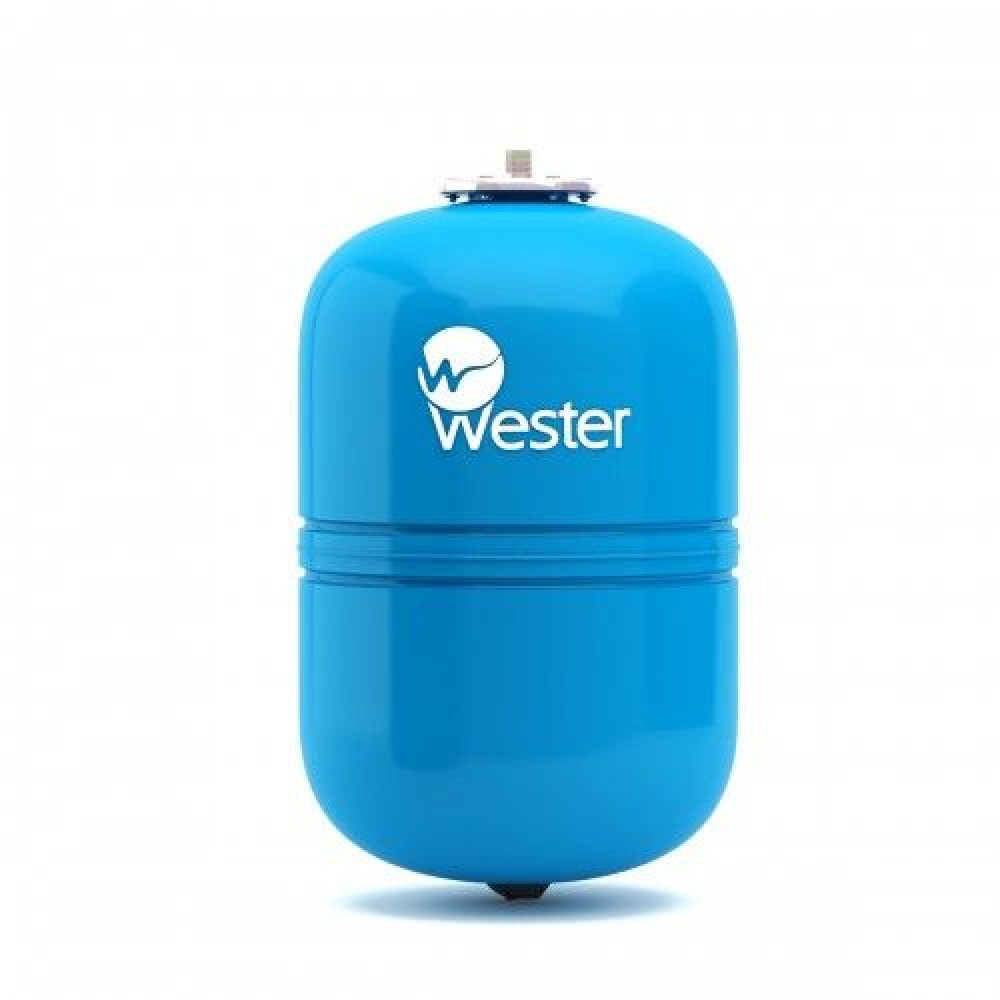

Бак расширительный Wester WAV12 10 бар 0-14-1030

Артикул: 0-14-1030. 1. Назначение 1.1 Мембранные баки Wester серии WAV и WAO предназначены для поддержания рабочего давления, защиты от гидроударов и уменьшения количества включений-выключений насоса в системе водоснабжения, в том числе питьевого и для компенсации температурного расширения воды в системе горячего водоснабжения. Мембранные баки серии WAV предназначены для вертикальной установки, серии WAO для горизонтальной установки. 2. Технические характеристики Диапазон рабочих температур теплоносителя: +1…+100 С. Максимальное рабочее давление: 10 бар. Материал корпуса: Сталь углеродистая с полимерным наружным покрытием синего цвета RAL 5015. Материал контрфланца: углеродистая сталь с цинковым покрытием. Материал мембраны: EPDM (этилен-пропилендиен мономер). Материал ниппеля: латунь. Тип мембраны: заменяемая. Требования к воде: Содержание хлоридов 2.1 Все модели обладают следующими конструктивными особенностями: а) баки изготовлены из прочной высококачественной стали и по своей конструкции рассчитаны на многолетнюю эксплуатацию. б) баки снабжены штуцерами для подключения к системе водоснабжения. Баки 100-1000 снабжены держателем мембраны, к которому можно подключить реле давления, манометр или необходимо заглушить. в) модели WAV 50-1000 выполнены на стойках, модели WAO выполнены на опорах и оснащены площадкой для крепления насосного оборудования. 3. Размещение и монтаж 3.1 Место установки бака необходимо выбрать так, чтобы предохранить его от ударов, производственной вибрации, воздействия атмосферных осадков. Любой удар или механическое воздействие могут привести к нарушению герметичности и как следствие выхода из строя расширительного бака. 3.2 Максимальное рабочее давление бака должно быть больше, чем рабочее давление в системе водоснабжения с учётом статического давления системы. 3.3 Перед установкой бака необходимо настроить давление в воздушной полости мембранного бака, для чего подключить компрессор к ниппелю бака и накачать бак воздухом до расчетного давления (раздел 3). 3.4 При испытании системы водоснабжения давлением, превышающим максимальное рабочее давление бака, необходимо отсоединить бак и заглушить подводящий трубопровод. 3.5 Настройка давления в воздушной полости установленного мембранного бака производится на опорожнённой системе или на мембранном баке отключенном от системы водоснабжения. 4. Техническое обслуживание 4.1 При эксплуатации мембранного бака необходимо не реже 1 раза в месяц проверять давление в воздушной полости. 4.2 Периодически, один раз в год, проводить профилактический осмотр. 5.Условия транспортировки, хранения и эксплуатации. 5.1 Условия транспортирования 5(ОЖ2) по ГОСТ15150. Разрешается транспортировать любым видом закрытого транспорта, в соответствии с правилами перевозки грузов, действующими на данном виде транспорта. 5.2 Баки мембранные предназначены для эксплуатации в стационарном положении, в помещении. Поверхность бака необходимо предохранять от механических повреждений, абразивных и химических воздействий. 5.3 Климатическое исполнение баков мембранных и их функциональных составных частей соответствует условиям эксплуатации УХЛ, категории размещения 4 по ГОСТ 15150-69 и обеспечивает работоспособность в заданных условиях эксплуатации. 5.4 Температура помещения при эксплуатации мембранных баков, должна находиться в пределах +1 до +40 °С. Влажность воздуха не должна превышать 80% при +25 °С. Минимальная температура хранения баков – минус 50 °С. 6. Гарантийные обязательства 6.1 Изготовитель гарантирует соответствие мембранных баков Wester серий WAV и WAO требованиям безопасности, при условии соблюдения потребителем правилам транспортировки, хранения, монтажа и эксплуатации. Гарантийный срок – 2 года со дня продажи. 6.2 Гарантия распространяется на все дефекты, возникшие по вине завода-изготовителя. 6.3 Гарантия не распространяется на дефекты, возникшие по вине потребителя в нарушении правил установки и эксплуатации, а также при наличии механических повреждений. 6.4 Срок службы изделия – 7 лет, при условии соблюдения условий монтажа и эксплуатации. 6.5 Затраты, связанные с демонтажем, монтажом и транспортировкой неисправного изделия в период гарантийного срока покупателю не возмещаются. Характеристики товара: Страна производства - Россия. Макс. рабочая температура, °C - 100. Цвет - Синий. Область применения - Водоснабжение. Серия - WAV. Исполнение - Вертикальное. диаметр подключения - 3/4. объём, л - 12. Код. - 59849. Вес (нетто), кг - 2.1. Габариты (ВхШхГ) - 307х280х280. Страна бренда - Россия. Размещение - Настенное. Макс. рабочее давление, бар - 10. Упаковка (ВхШхГ), мм - 307х280х280. Тип мембраны - Заменяемая. Артикул Wester - 0-14-1030. .
